SHM-C系列(通用标准型)

浏览次数：623

QQ咨询

微信咨询

询盘报价

详情介绍

产品概述

· 高精度的SHM系列测量光栅适用于高精度的检测和测量。

· 包括在线检测、尺寸测量、轮廓检测、精度纠偏、孔洞检测、外形检测、边缘和中心定位，张力控制，零件计数、在线产品尺寸检测和以上类似的检测和测量

产品组成

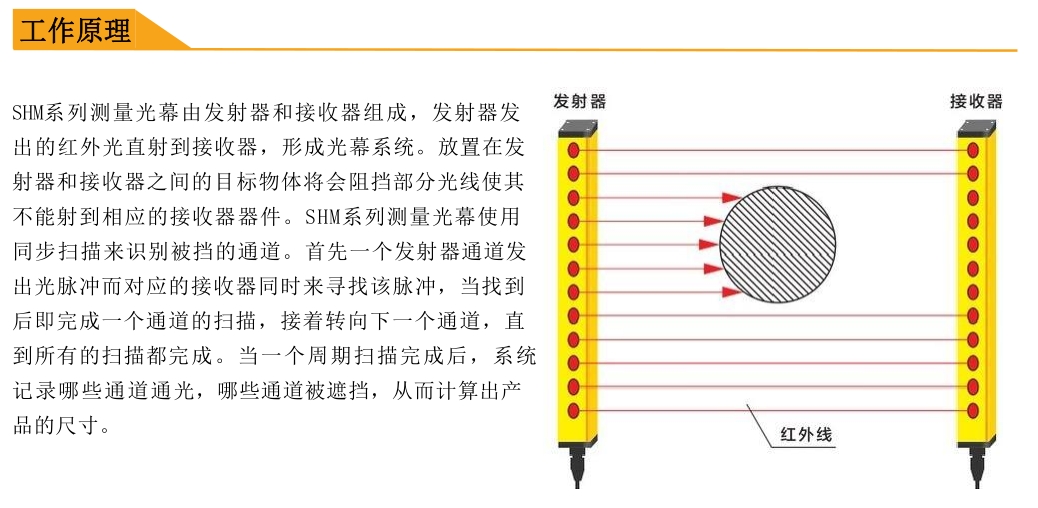

发光器、受光器、传输线构成

技术参数

产品系列	SHM-C

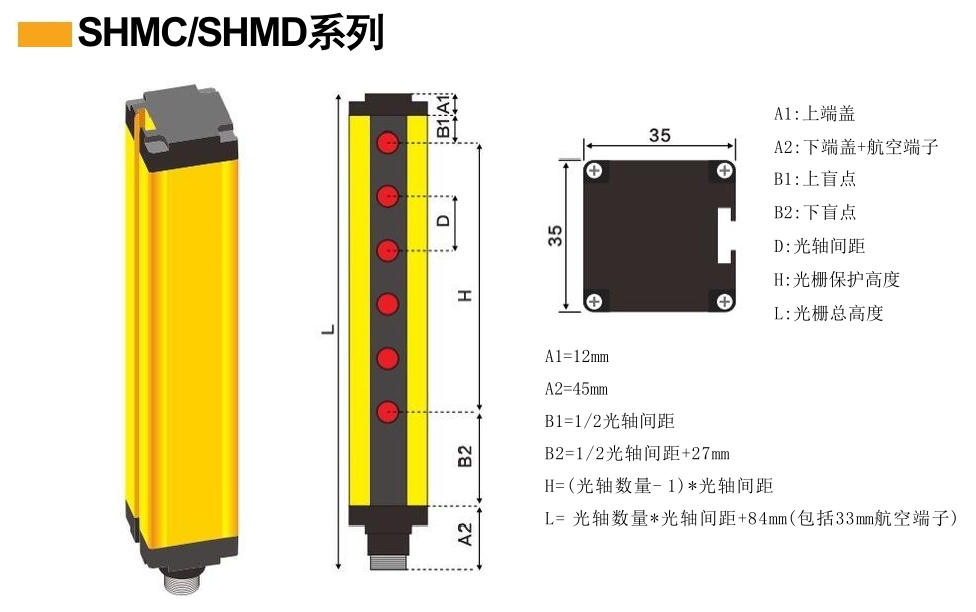

截面尺寸	35mmx35mm标准款
光轴间距	1mm/2mm/5mm
光轴数量	8、16、24、32...
光栅高度	58mm-3000mm
检测距离	100mm-400mm
最小被测物体尺寸	1mm/2mm/5mm
电源电压	24V±10%
功率	3-10W
响应时间	≤10ms
绝缘电阻	≥100MΩ

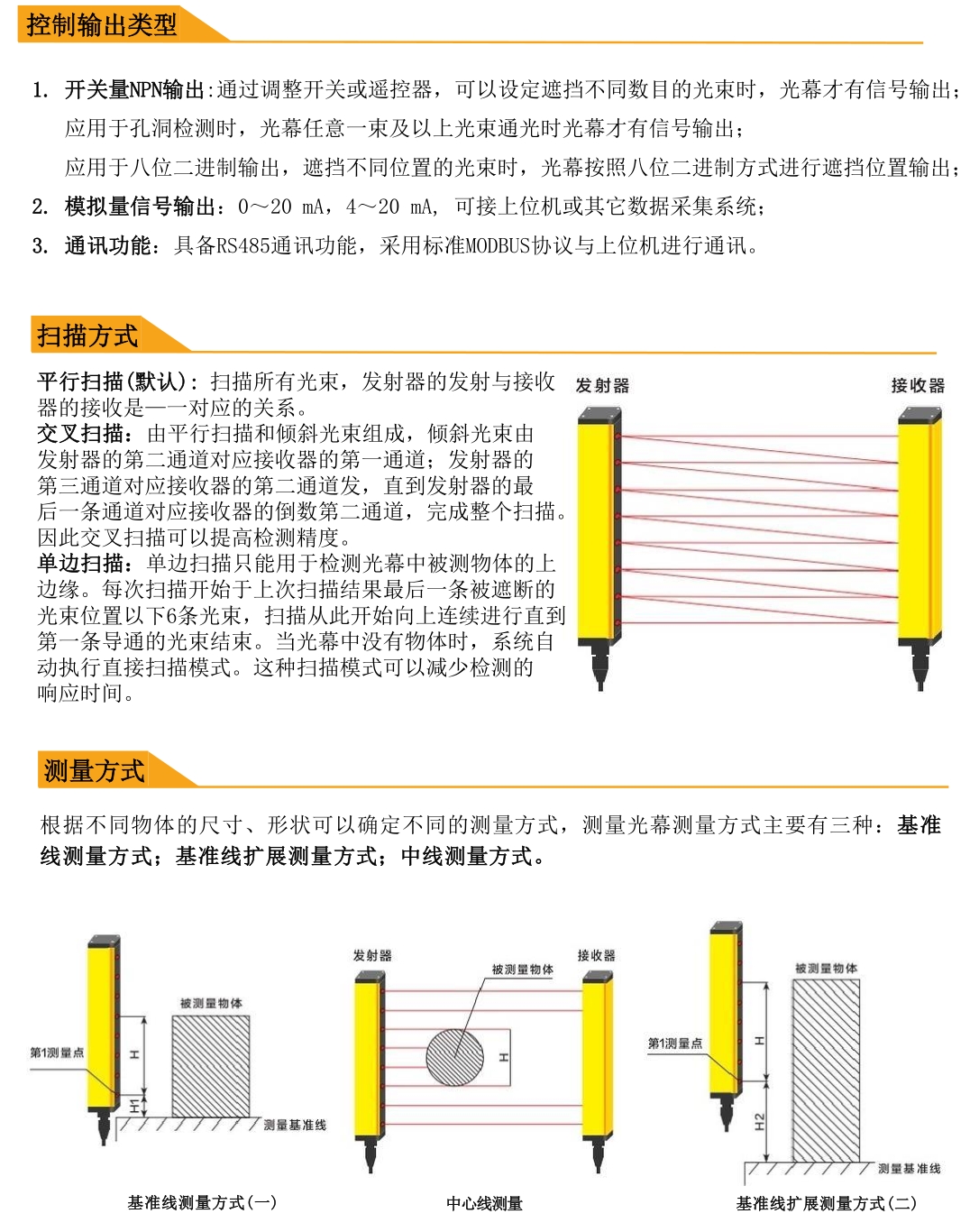

信号输出	开关量输出/模拟量输出/RS485
工作温度	-10℃~+55℃
储存温度	-40℃~+70℃
工作湿度	≤85%RH
抗光干扰	10000Lux
光幕形式	对射型
防护等级	IP65
产品认证	CE FCC
电路保护	反接保护/输出短路保护
可配控制器	是

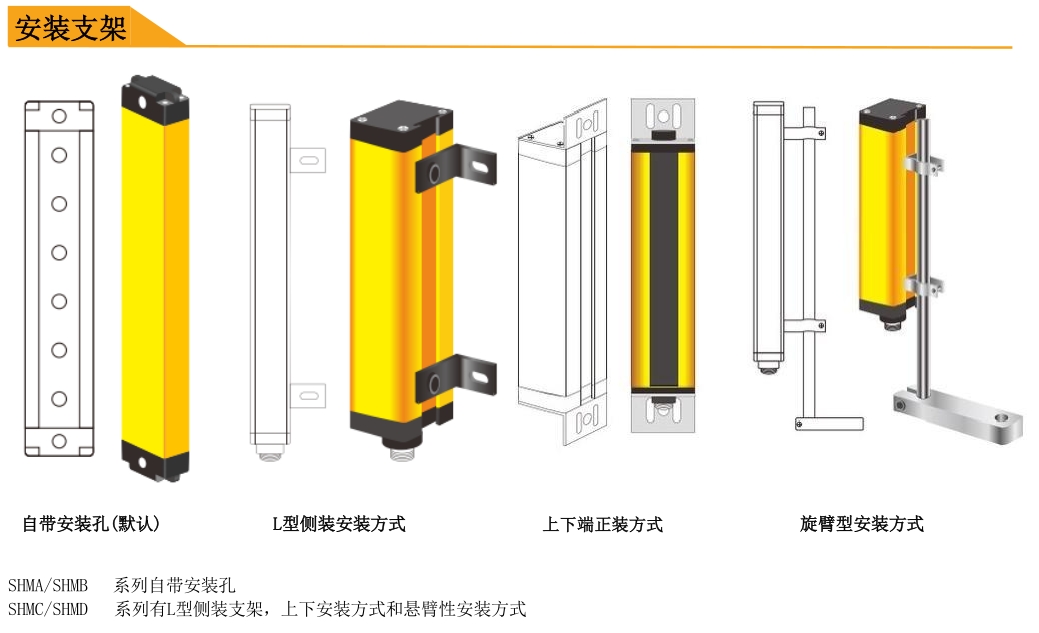

选型表

光轴间距	10mm			20mm			40mm			60mm
光轴数	型号	保护高度(mm)	总高度(mm)	型号	保护高度(mm)	总高度(mm)	型号	保护高度(mm)	总高度(mm)	型号	保护高度(mm)	总高度(mm)
4	SHMC0410	30	141	SHMC0420	60	161	SHMC0440	120	241	SHMC0460	180	321
6	SHMC0610	50	141	SHMC0620	100	201	SHMC0640	200	321	SHMC0660	300	441
8	SHMC0810	70	161	SHMC0820	140	241	SHMC0840	280	401	SHMC0860	420	561
10	SHMC1010	90	181	SHMC1020	180	281	SHMC1040	360	481	SHMC1060	540	681
12	SHMC1210	110	201	SHMC1220	220	321	SHMC1240	440	561	SHMC1260	660	801
14	SHMC1410	130	221	SHMC1420	260	361	SHMC1440	520	641	SHMC1460	780	921
16	SHMC1610	150	241	SHMC1620	300	401	SHMC1640	600	721	SHMC1660	900	1041
18	SHMC1810	170	261	SHMC1820	340	441	SHMC1840	680	801	SHMC1860	1020	1161
20	SHMC2010	190	281	SHMC2020	380	481	SHMC2040	760	881	SHMC2060	1140	1281
22	SHMC2210	210	301	SHMC2220	420	521	SHMC2240	840	961	SHMC2260	1260	1401
24	SHMC2410	230	321	SHMC2420	460	561	SHMC2440	920	1041	SHMC2460	1380	1521
26	SHMC2610	250	341	SHMC2620	500	601	SHMC2640	1000	1121	SHMC2660	1500	1641
28	SHMC2810	270	361	SHMC2820	540	641	SHMC2840	1080	1201	SHMC2860	1620	17612
30	SHMC3010	290	381	SHMC3020	580	681	SHMC3040	1160	1281	SHMC3060	1740	1881
32	SHMC3210	310	401	SHMC3220	620	721	SHMC3240	1240	1361
34	SHMC3410	330	421	SHMC3420	660	761	SHMC3440	1320	1441	5mm
36	SHMC3610	350	441	SHMC3620	700	801	SHMC3640	1400	1521	SHMC0805	35	141
38	SHMC3810	370	461	SHMC3820	740	841	SHMC3840	1480	1601	SHMC1605	75	161
40	SHMC4010	390	481	SHMC4020	780	881	SHMC4040	1560	1681	SHMC2405	115	201
42	SHMC4210	410	501	SHMC4220	820	921	SHMC4240	1640	1761	SHMC3205	155	241
44	SHMC4410	430	521	SHMC4420	860	961	SHMC4440	1720	1841	SHMC4005	195	281
46	SHMC4610	450	541	SHMC4620	900	1001	SHMC4640	1800	1921	SHMC4805	235	321
48	SHMC4810	470	561	SHMC4820	940	1041	SHMC4840	1880	2001	SHMC5605	275	361
50	SHMC5010	490	581	SHMC5020	980	1081	SHMC5040	1960	2081	SHMC6405	315	401
52	SHMC5210	510	601	SHMC5220	1020	1121				SHMC7205	355	441
54	SHMC5410	530	621	SHMC5420	1060	1161				SHMC80O5	395	481
56	SHMC5610	550	641	SHMC5620	1100	1201				SHMC8805	435	521
58	SHMC5810	570	661	SHMC5820	1140	1241				SHMC9605	475	561
60	SHMC6010	590	681	SHMC6020	1180	1281				光轴5mm间距,光轴数量为8的倍数
62	SHMC6210	610	701	SHMC6220	1220	1321
64	SHMC6410	630	721	SHMC6420	1260	1361
66	SHMC6610	650	741	SHMC6620	1300	1401
68	SHMC6810	670	761	SHMC6820	1340	1441
70	SHMC7010	690	781	SHMC7020	1380	1481
72	SHMC7210	710	801	SHMC7220	1420	1521
