SHM-A系列（超薄标准距离型）

浏览次数：478

QQ咨询

微信咨询

询盘报价

详情介绍

产品概述

· 高精度的SHM系列测量光栅适用于高精度的检测和测量。

· 包括在线检测、尺寸测量、轮廓检测、精度纠偏、孔洞检测、外形检测、边缘和中心定位，张力控制，零件计数、在线产品尺寸检测和以上类似的检测和测量

产品组成

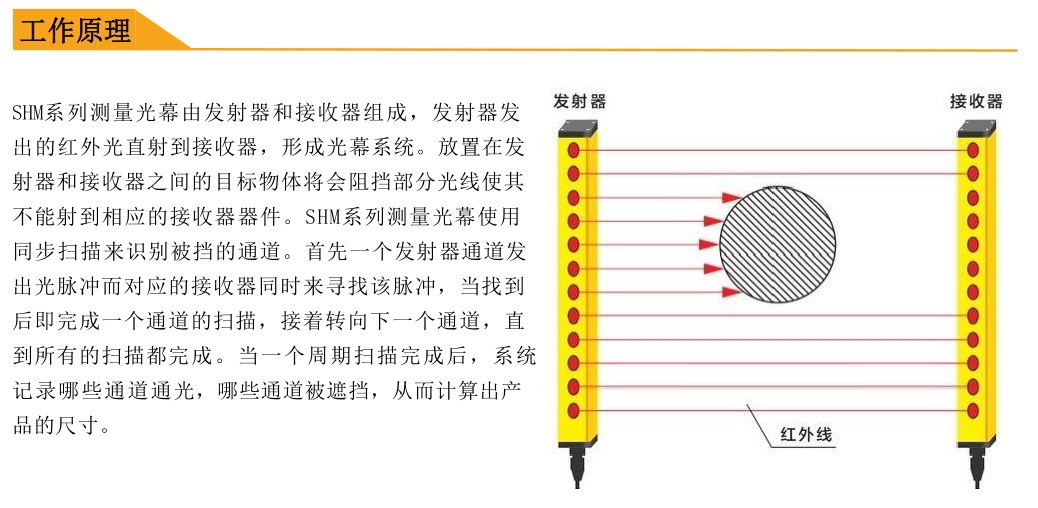

发光器、受光器、传输线构成

技术参数

产品系列	SHM-A

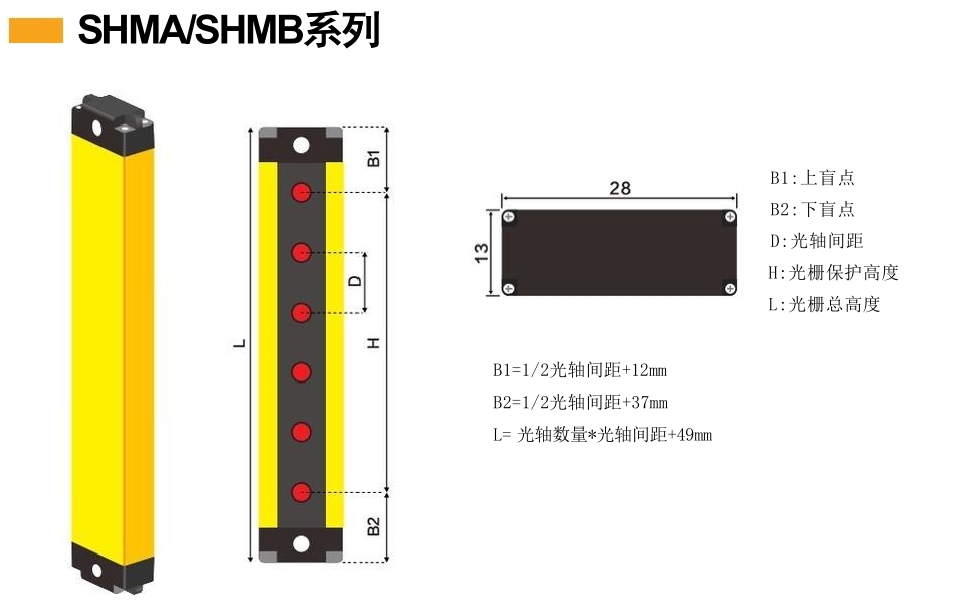

截面尺寸	13mmx28mm超薄款
光轴间距	1mm/2mm/5mm
光轴数量	8、16、24、32...
光栅高度	58mm-3000mm
检测距离	100mm-400mm
最小被测物体尺寸	1mm/2mm/5mm
电源电压	24V±10%
功率	3-10W
响应时间	≤10ms
绝缘电阻	≥100MΩ

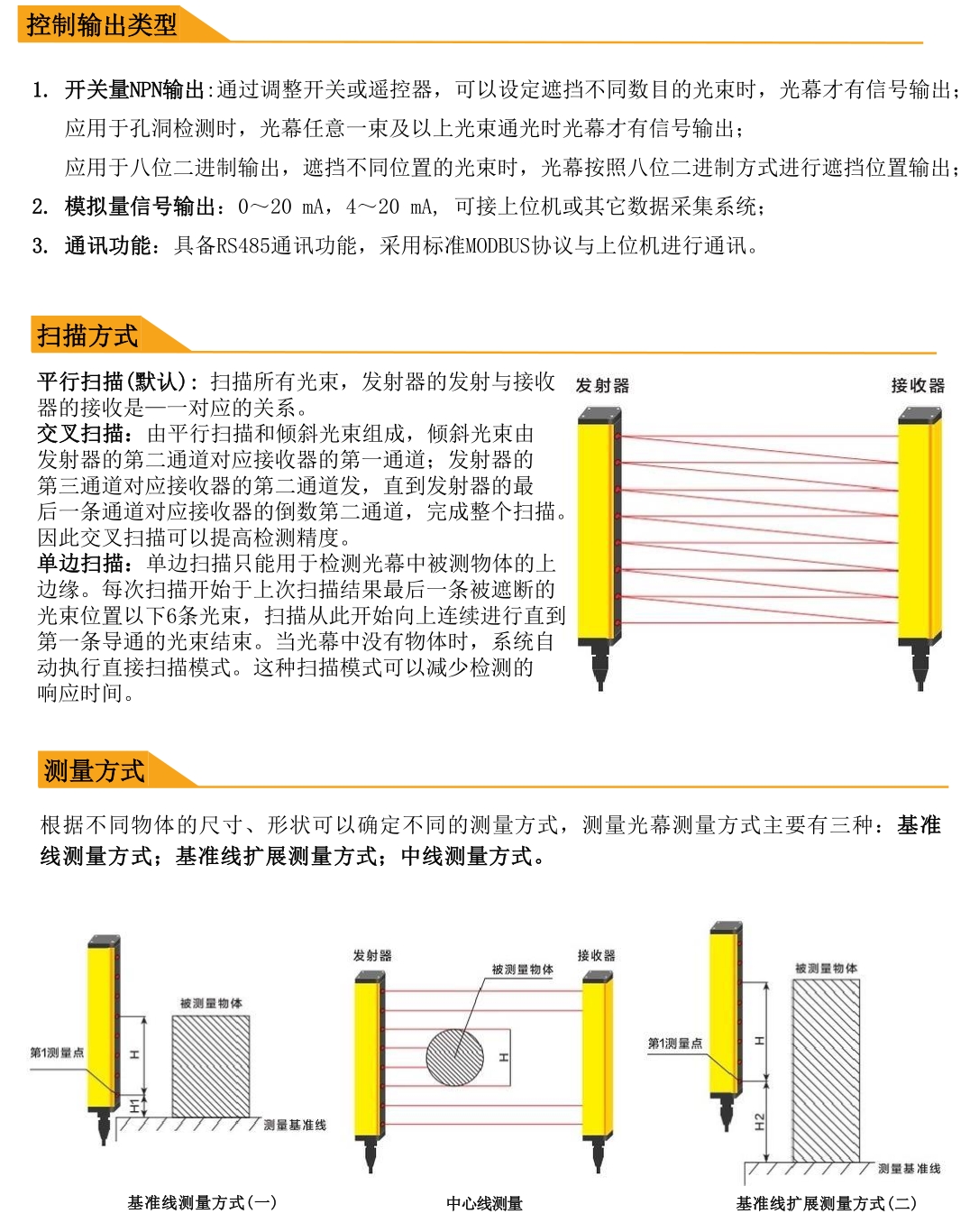

信号输出	开关量输出/模拟量输出/RS485
工作温度	-10℃~+55℃
储存温度	-40℃~+70℃
工作湿度	≤85%RH
抗光干扰	10000Lux
光幕形式	对射型
防护等级	IP65
产品认证	CE FCC
电路保护	反接保护/输出短路保护
可配控制器	是

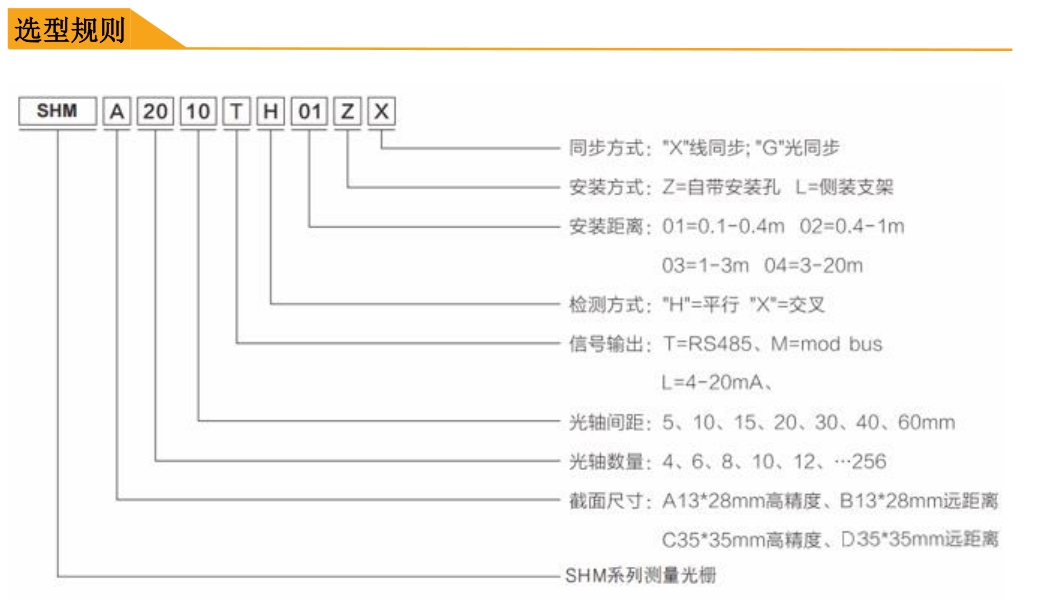

选型表

光轴间距	10mm			20mm			40mm			60mm
光轴数	型号	保护高度(mm)	总高度(mm)	型号	保护高度(mm)	总高度(mm)	型号	保护高度(mm)	总高度(mm)	型号	保护高度(mm)	总高度(mm)
4	SHMA0410	30	106	SHMA0420	60	106	SHMA0440	120	186	SHMA0460	180	266
6	SHMA0610	50	106	SHMA0620	100	146	SHMA0640	200	266	SHMA0660	300	386
8	SHMA0810	70	106	SHMA0820	140	186	SHMA0840	280	346	SHMA0860	420	506
10	SHMA1010	90	126	SHMA1020	180	226	SHMA1040	360	426	SHMA1060	540	626
12	SHMA1210	110	146	SHMA1220	220	266	SHMA1240	440	506	SHMA1260	660	746
14	SHMA1410	130	166	SHMA1420	260	306	SHMA1440	520	586	SHMA1460	780	866
16	SHMA1610	150	186	SHMA1620	300	346	SHMA1640	600	666	SHMA1660	900	986
18	SHMA1810	170	206	SHMA1820	340	386	SHMA1840	680	746	SHMA1860	1020	1106
20	SHMA2010	190	226	SHMA2020	380	426	SHMA2040	760	826	SHMA2060	1140	1226
22	SHMA2210	210	246	SHMA2220	420	466	SHMA2240	840	906	SHMA2260	1260	1346
24	SHMA2410	230	266	SHMA2420	460	506	SHMA2440	920	986	SHMA2460	1380	1466
26	SHMA2610	250	286	SHMA2620	500	546	SHMA2640	1000	1066	SHMA2660	1500	1586
28	SHMA2810	270	306	SHMA2820	540	586	SHMA2840	1080	1146	SHMA2860	1620	1706
30	SHMA3010	290	326	SHMA3020	580	626	SHMA3040	1160	1226	SHMA3060	1740	1826
32	SHMA3210	310	346	SHMA3220	620	666	SHMA3240	1240	1306
34	SHMA3410	330	366	SHMA3420	660	706	SHMA3440	1320	1386	5mm
36	SHMA3610	350	386	SHMA3620	700	746	SHMA3640	1400	1466	SHMA0805	35	111
38	SHMA3810	370	406	SHMA3820	740	786	SHMA3840	1480	1546	SHMA1605	75	131
40	SHMA4010	390	426	SHMA4020	780	826	SHMA4040	1560	1626	SHMA2405	115	171
42	SHMA4210	410	446	SHMA4220	820	866	SHMA4240	1640	1706	SHMA3205	155	211
44	SHMA4410	430	466	SHMA4420	860	906	SHMA4440	1720	1786	SHMA4005	195	251
46	SHMA4610	450	486	SHMA4620	900	946	SHMA4640	1800	1866	SHMA4805	235	291
48	SHMA4810	470	506	SHMA4820	940	986	SHMA4840	1880	1946	SHMA5605	275	331
50	SHMA50I0	490	526	SHMA5020	980	1026	SHMA5040	1960	2026	SHMA6405	315	371
52	SHMA5210	510	546	SHMA5220	1020	1066				SHMA7205	355	411
54	SHMA5410	530	566	SHMA5420	1060	1106				SHMA8005	395	451
56	SHMA5610	550	586	SHMA5620	1100	1146				SHMA8805	435	491
58	SHMA5810	570	606	SHMA5820	1140	1186				SHMA9605	475	531
60	SHMA6010	590	626	SHMA6020	1180	1226				光轴5mm间距,光轴数量为8的倍数
62	SHMA6210	610	646	SHMA6220	1220	1266
64	SHMA6410	630	666	SHMA6420	1260	1306
66	SHMA6610	650	686	SHMA6620	1300	1346
68	SHMA6810	670	706	SHMA6820	1340	1386
70	SHMA7010	690	726	SHMA7020	1380	1426
72	SHMA7210	710	746	SHMA7220	1420	1466
