AL通用系列

浏览次数：292

详情介绍

产品特点

·多种规格尺寸，安装方便，接线简单

·可选多路多种信号输出

·可配置S型外置控制器提供多重防护

·完善的自检功能，高分辨率

·抗震、防水、防尘

·抗电磁、光干扰

·LED指示工作及故障状态

产品组成

发光器、受光器、传输线（控制器及控制器线缆选装）

技术参数

产品系列	AL
截面尺寸	35mmx35mm
光轴间距	10mm/20mm/30mm/40mm/60mm
光轴数量	4、6、8、10... 256

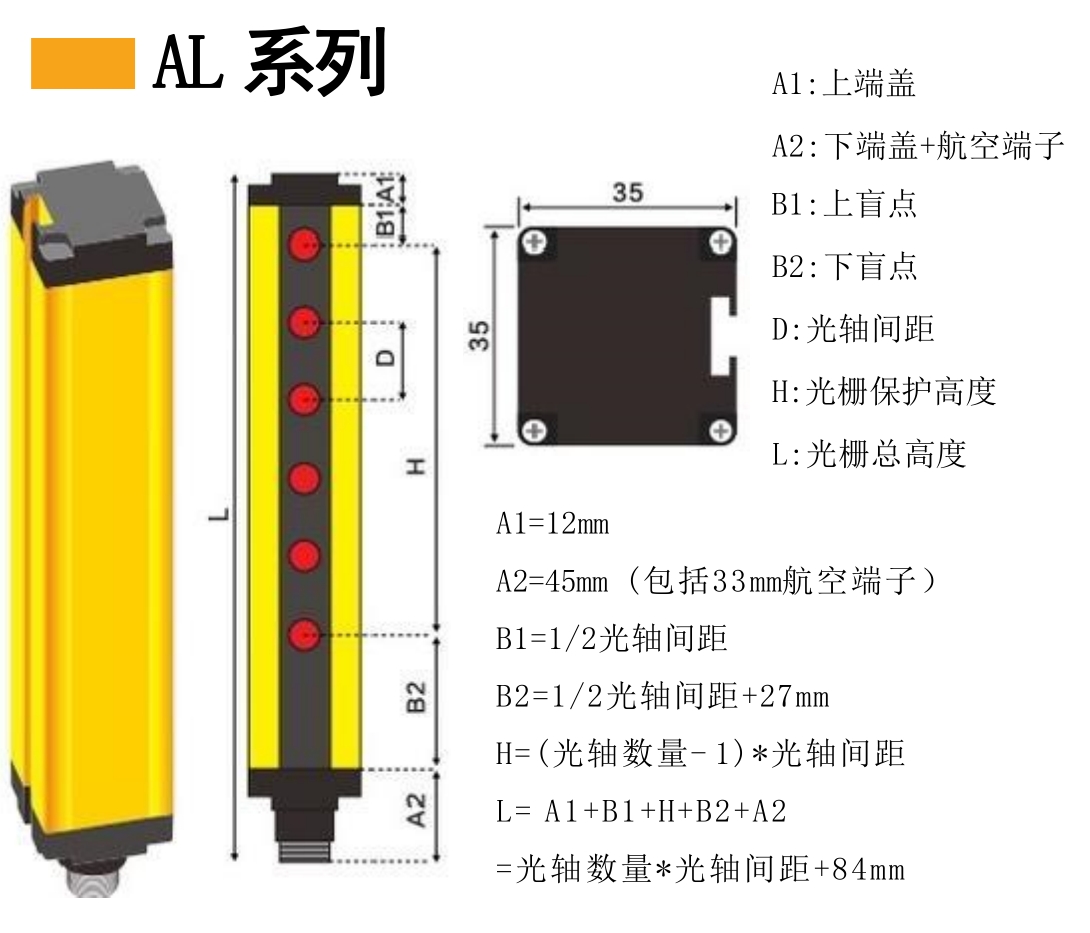

保护高度	光轴间距X(光轴数呈-1)
保护宽度	0.2-3m(最大15m)
电源电压	24V±10%
功率	3-8W
响应时间	≤10ms
绝缘电阻	≥100MΩ
信号输出	NPN常开/常闭，PNP常开/常闭
工作温度	-10℃~+55℃
储存温度	-40℃~+70℃
工作湿度	35%RH~85%RH
抗光干扰	10000Lux
光幕形式	对射型
防护等级	IP65
产品认证	CE FCC 61496-2:2013 TYPE 4
电路保护	反接保护/输出短路保护，双路电路控制系统，自我诊断进行故障检查，更高级别冗余故障互检等。
可配控制器	是

选型表

光轴间距	10mm			20mm			30mm			40mm
光轴数	型号	保护高度(mm)	总高度(mm)	型号	保护高度(mm)	总高度(mm)	型号	保护高度(mm)	总高度(mm)	型号	保护高度(mm)	总高度(mm)
8				AL0820	140	241	AL0830	210	321	AL0840	280	401
10	AL1010	90	181	AL1020	180	281	AL1030	270	381	AL1040	360	481
12	AL1210	110	201	AL1220	220	321	AL1230	330	441	AL1240	440	561
14	AL1410	130	221	AL1420	260	361	AL1430	390	S0I	AL1440	520	641
16	AL1610	150	241	AL1620	300	401	AL1630	450	561	AL1640	600	721
18	AL1810	170	261	AL1820	340	441	AL1830	510	621	AL1840	680	801
20	AL2010	190	281	AL2020	380	481	AL2030	570	681	AL2040	760	881
22	AL2210	210	301	AL2220	420	521	AL2230	630	741	AL2240	840	961
24	AL2410	230	321	AL2420	460	561	AL2430	690	801	AL2440	920	1041
26	AL2610	250	341	AL2620	500	601	AL2630	750	861	AL2640	1000	1121
28	AL2810	270	361	AL2820	540	641	AL2830	810	921	AL2840	1080	1201
30	AL3010	290	381	AL3020	580	681	AL3030	870	981	AL3040	1160	1281
32	AL3210	310	401	AL3220	620	721	AL3230	930	1041	AL3240	1240	1361
34	AL3410	330	421	AL3420	660	761	AL3430	990	1101	AL3440	1320	1441
36	AL3610	350	441	AL3620	700	801	AL3630	1050	1161	AL3640	1400	1521
38	AL3810	370	461	AL3820	740	841	AL3830	1110	1221	AL3840	1480	1601
40	AL4010	390	481	AL4020	780	881	AL4030	1170	1281	AL4040	1560	1681
42	AL4210	410	501	AL4220	820	921	AL4230	1230	1341	AL4240	1640	1761
44	AL4410	430	521	AL4420	860	961	AL4430	1290	1401	AL4440	1720	1841
46	AL4610	450	541	AL4620	9000	1001	AL4630	1350	1461	AL4640	1800	1921
48	AL4810	470	561	AL4820	940	1041	AL4830	1410	1521	AL4840	1880	2001
50	AL5010	490	581	AL5020	980	1081	AL5030	1470	1581	AL5040	1960	2081
52	AL5210	510	601	AL5220	1020	1121	AL5230	1530	1641	AL5240	2040	2161
54	AL5410	530	621	AL5420	1060	1161	AL5430	1590	1701	ALS440	2120	2241
56	AL5610	550	641	AL5620	1100	1201	AL5630	1650	1761	AL5640	2200	2321
58	AL5810	570	661	AL5820	1140	1241	AL5830	1710	1821	AL5840	2280	2401
60	AL6010	590	681	AL6020	1180	1281	AL6030	1770	1881	AL6040	2360	2481
62	AL6210	610	701	AL6220	1220	1321	AL6230	1830	1941	AL6240	2440	2561
64	AL6410	630	721	AL6420	1260	1361	AL6430	1890	2001	AL6440	2520	2641
66	AL6610	650	741	AL6620	1300	1401	AL6630	1950	2061	AL6640	2600	2721
68	AL6810	670	761	AL6820	1340	1441	AL6830	2010	2121	AL6840	2680	2801
70	AL7010	690	781	AL7020	1380	1481	AL7030	2070	2181	AL7040	2760	2881
72	AL7210	710	801	AL7220	1420	1521	AL7230	2130	2241	AI7240	2840	2961
74	AL7410	730	821	AL7420	1460	1561	AL7430	2190	2301
76	AL7610	750	841	AL7620	1500	1601	AL7630	2250	2361
78	AL7810	770	861	AL7820	1540	1641	AL7830	2310	2421
80	AL8010	790	881	AL8020	1580	1681	AL8030	2370	2481
82	AL8210	810	901	AL8220	1620	1721	AL8230	2430	2541
84	AL8410	830	921	AL8420	1660	1761	AL8430	2490	2601
86	AL8610	850	941	AL8620	1700	1801	AL8630	2550	2661
88	AL8810	870	961	AL8820	1740	1841	AL8830	2610	2721
90	AL9010	890	981	AL9020	1780	1881	AL9030	2670	2781
92	AL9210	910	1001	AL9220	1820	1921	AL9230	2730	2841
94	AL9410	930	1021	AL9420	1860	1961	AL9430	2790	2901
96	AL9610	950	1041	AL9620	1900	2001	AL9630	2850	2961
98	AL9810	970	1061	AL9820	1940	2041
