SHK-A系列(直径37mm)

浏览次数：610

详情介绍

产品特点

· 防水、防油、防尘、防护等级IP69

· 参照四级安全光栅设计标准，涌过CE,FCC认证

· 抗电磁、光干扰

· 可选多路多种信号输出

· LED指示工作及故障状态

· 完善的自检功能，高分辨率

产品组成

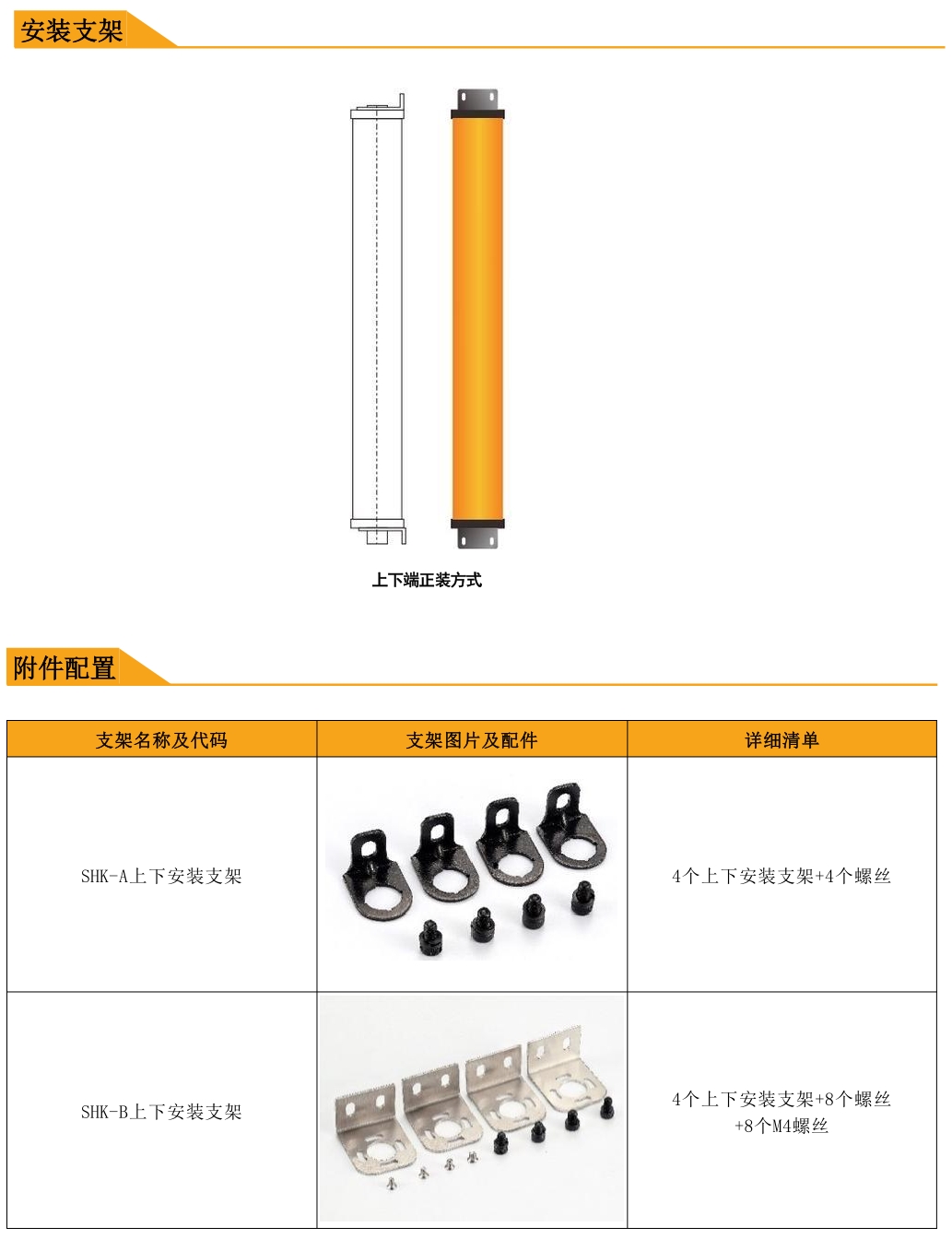

发光器、受光器、防水外罩以及传输线。（控制器及控制器线缆选装）

技术参数

产品系列	SHK-A
截面尺寸	Φ37mm
光轴间距	5mm/10mm/20mm/30mm/40mm/60mm
光轴数量	4、6、8、10... 256
保护高度	光轴间距X(光轴数呈-1)
保护宽度	0.2-3m
电源电压	24V±10%
功率	3-8W
响应时间	≤10ms
绝缘电阻	≥100MΩ
信号输出	NPN常开/常闭，PNP常开/常闭，继电器常开/常闭
工作温度	-10℃~+55℃
储存温度	-40℃~+70℃
工作湿度	35%RH~85%RH
抗光干扰	10000Lux
光幕形式	对射型
防护等级	IP69
产品认证	CE FCC
电路保护	反接保护/输出短路保护
可配控制器	是

选型表

光轴间距	10mm			20mm			40mm			60mm
光轴数	型号	保护高度(mm)	总高度(mm)	型号	保护高度(mm)	总高度(mm)	型号	保护高度(mm)	总高度(mm)	型号	保护高度(mm)	总高度(mm)
4	SHKA0410	30	137	SHKA0420	60	177	SHKA0440	120	257	SHKA0460	180	337
6	SHKA0610	50	157	SHKA0620	100	217	SHKA0640	200	337	SHKA0660	300	457
8	SHKA0810	70	177	SHKA0820	140	257	SHKA0840	280	417	SHKA0860	420	577
10	SHKA1010	90	197	SHKA1020	180	297	SHKA1040	360	497	SHKA1060	540	697
12	SHKA1210	110	217	SHKA1220	220	337	SHKA240	440	577	SHKA1260	660	817
14	SHKA1410	130	237	SHKA1420	260	377	SHKA1440	520	657	SHKA1460	780	937
16	SHKA1610	150	257	SHKA1620	300	417	SHKA1640	600	737	SHKA1660	900	1057
18	SHKA1810	170	277	SHKA1820	340	457	SHKA1840	680	817	SHKA1860	1020	1177
20	SHKA2010	190	297	SHKA2020	380	497	SHKA2040	760	897	SHKA2060	1140	1297
22	SHKA2210	210	317	SHKA2220	420	537	SHKA2240	840	977	SHKA2260	1260	1417
24	SHKA2410	230	337	SHKA2420	460	577	SHKA2440	920	1057	SHKA2460	13B0	1537
26	SHKA2610	250	357	SHKA2620	500	617	SHKA2640	1000	1137	SHKA2660	1500	1657
28	SHKA2810	270	377	SHKA2820	540	657	SHKA2840	1080	1217	SHKA2860	1620	1777
30	SHKA3010	290	397	SHKA3020	580	697	SHKA3040	118	1297	SHKA3060	1740	1B97
32	SHKA3210	310	417	SHKA3220	620	737	SHKA3240	1240	1377
34	SHKA3410	330	437	SHKA3420	660	777	SHKA3440	1320	1457
36	SHKA3610	350	457	SHKA3620	700	817	SHKA3640	1400	1537
38	SHKA3810	370	477	SHKA3820	740	857	SHKA3840	1480	1617
40	SHKA4010	390	497	SHKA4020	780	897	SHKA4040	1560	1697
42	SHKA4210	410	517	SHKA4220	820	937	SHKA4240	1640	1777
44	SHKA4410	430	537	SHKA4420	860	977	SHKA4440	1720	1857
46	SHKA4610	450	557	SHKA4620	900	1017	SHKA4640	1800	1937
48	SHKA4810	470	577	SHKA4820	940	1057	SHKA4840	1880	2017
50	SHKA5010	490	597	SHKA5020	980	1097	SHKA5040	1960	2097
52	SHKA5210	510	617	SHKA5220	1020	1137
54	SHKA5410	530	637	SHKA5420	1060	1177
56	SHKA5610	550	657	SHKA5620	1100	1217
58	SHKA5810	570	677	SHKA5820	1140	1257
60	SHKA6010	590	697	SHKA6020	1180	1297
62	SHKA6210	610	717	SHKA6220	1220	1337
64	SHKA6410	630	737	SHKA6420	1260	1377
66	SHKA6610	650	757	SHKA6620	1300	1417
68	SHKA6810	670	777	SHKA6820	1340	1457
70	SHKA7010	690	797	SHKA7020	1380	1497
72	SHKA7210	710	817	SHKA7220	1420	1537
