SHK-B系列(直径55mm)

浏览次数：545

详情介绍

产品特点

· 防水、防油、防尘、防护等级IP69

· 参照四级安全光栅设计标准，涌过CE,FCC认证

· 抗电磁、光干扰

· 可选多路多种信号输出

· LED指示工作及故障状态

· 完善的自检功能，高分辨率

产品组成

发光器、受光器、防水外罩以及传输线。（控制器及控制器线缆选装）

技术参数

产品系列	SHK-B
截面尺寸	Φ55mm
光轴间距	5mm/10mm/20mm/30mm/40mm/60mm
光轴数量	4、6、8、10... 256
保护高度	光轴间距X(光轴数呈-1)
保护宽度	0-30m
电源电压	24V±10%
功率	3-8W
响应时间	≤10ms
绝缘电阻	≥100MΩ
信号输出	NPN常开/常闭，PNP常开/常闭，继电器常开/常闭
工作温度	-10℃~+55℃
储存温度	-40℃~+70℃
工作湿度	35%RH~85%RH
抗光干扰	10000Lux
光幕形式	对射型
防护等级	IP69
产品认证	CE FCC
电路保护	反接保护/输出短路保护
可配控制器	是

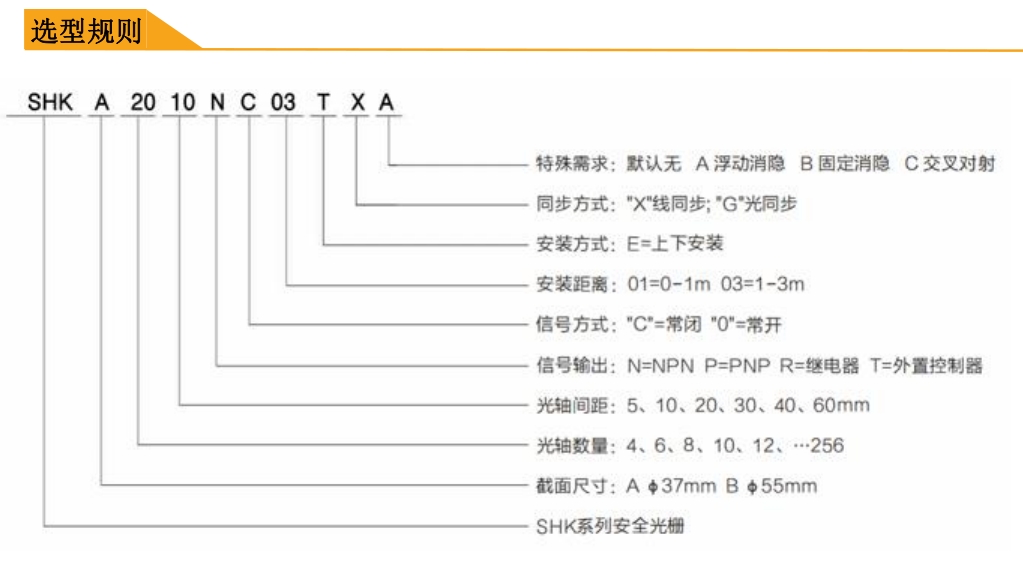

选型表

光轴间距	10mm			20mm			40mm			60mm
光轴数	型号	保护高度(mm)	总高度(mm)	型号	保护高度(mm)	总高度(mm)	型号	保护高度(mm)	总高度(mm)	型号	保护高度(mm)	总高度(mm)
4	SHKB0410	30	128	SHKB0420	60	168	SHKB0440	120	248	SHKB0460	180	328
6	SHKB0610	50	148	SHKB0620	100	208	SHKB0640	200	328	SHKB0660	300	448
8	SHKB0810	70	168	SHKB0820	140	248	SHKB0840	280	408	SHKB0860	420	568
10	SHKB1010	90	188	SHKB1020	180	288	SHKB1040	160	488	SHKB1060	540	688
12	SHKB1210	110	208	SHKB1220	220	328	SHKB1240	440	568	SHKB1260	660	808
14	SHKB1410	130	228	SHKB1420	260	368	SHKB1440	520	648	SHKB1460	780	928
16	SHKB1610	150	248	SHKB1620	300	408	SHKB1640	600	728	SHKB1660	900	1048
18	SHKB1810	170	268	SHKB1820	340	448	SHKB1840	680	808	SHKB1860	1020	1168
20	SHKB2010	190	288	SHKB2020	380	488	SHKB2040	760	888	SHKB2060	1140	1288
22	SHKB2210	210	308	SHKB2220	420	528	SHKB2240	840	968	SHKB2260	1260	1408
24	SHKB2410	230	328	SHKB2420	460	568	SHKB2440	920	1048	SHKB2460	1380	1528
26	SHKB2610	250	348	SHKB2620	500	608	SHKB2640	1000	1128	SHKB2660	1500	1648
28	SHKB2810	270	368	SHKB2820	540	648	SHKB2840	1080	1208	SHKB2860	1620	1768
30	SHKB3010	290	388	SHKB3020	580	688	SHKB3040	1160	1288	SHKB3060	1740	1888
32	SHKB3210	310	408	SHKB3220	620	728	SHKB3240	1240	1368
34	SHKB3410	330	428	SHKB3420	660	768	SHKB3440	1320	1448
36	SHKB3610	350	448	SHKB3620	700	808	SHKB3640	1400	1528
38	SHKB3810	370	468	SHKB3820	740	848	SHKB3840	1480	1608
40	SHKB4010	390	488	SHKB4020	780	888	SHKB4040	1560	1688
42	SHKB4210	410	508	SHKB4220	820	928	SHKB4240	1640	1768
44	SHKB4410	430	528	SHKB4420	860	968	SHKB4440	1720	1848
46	SHKB4610	450	548	SHKB4620	900	1008	SHKB4640	1800	1928
48	SHKB4810	470	568	SHKB4820	940	1045	SHKB4840	1880	2008
50	SHKB5010	490	538	SHKB5020	980	1088	SHKB5040	1960	2088
52	SHKB5210	510	608	SHKB5220	1020	1128
54	SHKB5410	530	628	SHKB5420	1060	1168
56	SHKB5610	550	648	SHKB5620	1100	1208
58	SHKB5810	570	668	SHKB5820	1140	1243
60	SHKB6010	590	688	SHKB6020	1180	1288
62	SHKB6210	610	708	SHKB6220	1220	1328
64	SHKB6410	630	728	SHKB6420	1260	1368
66	SHKB6610	650	748	SHKB6620	1300	1408
68	SHKB6810	670	768	SHKB6820	1340	1448
70	SHKB7010	690	788	SHKB7020	1380	1488
72	SHKB7210	710	808	SHKB7220	1420	1528
