SHC-A系列(通用型)

浏览次数：553

详情介绍

产品特点

· 多种规格尺寸、安装方便、接线简单

· 可选多路多种信号输出

· 可配置S型外置控制器提供多重防护

· 完善的自检功能，高分辨率

· LED指示工作及故障状态

· 抗电磁、光干扰

· 抗露、防水、防尘

产品组成

发光器、受光器、传输线。（控制器及控制器线缆选装）

技术参数

产品系列	SHC-A

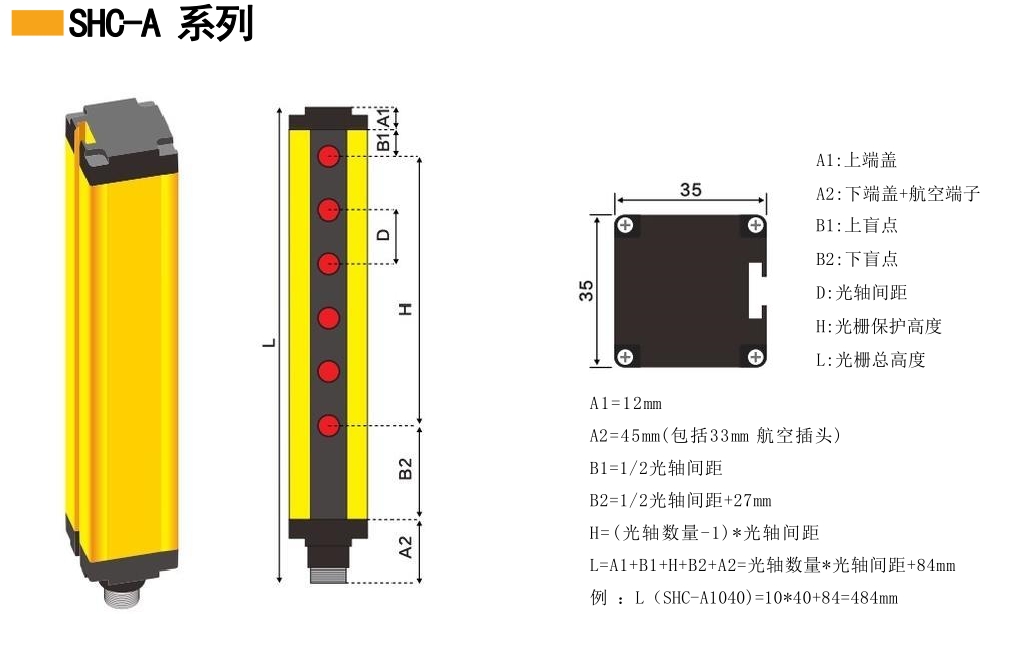

截面尺寸	35mmx35mm
光轴间距	5mm/10mm/20mm/30mm/40mm/60mm/105mm
光轴数量	4、6、8、10... 256
保护高度	光轴间距X(光轴数呈-1)
保护宽度	0.2-3m(最大可30m)
电源电压	24V±10%
功率	3-8W
响应时间	≤10ms
绝缘电阻	≥100MΩ
信号输出	NPN常开/常闭，PNP常开/常闭，继电器常开/常闭
工作温度	-10℃~+55℃
储存温度	-40℃~+70℃
工作湿度	35%RH~85%RH
抗光干扰	10000Lux
光幕形式	对射型
防护等级	IP65
产品认证	CE FCC
电路保护	反接保护/输出短路保护
可配控制器	是

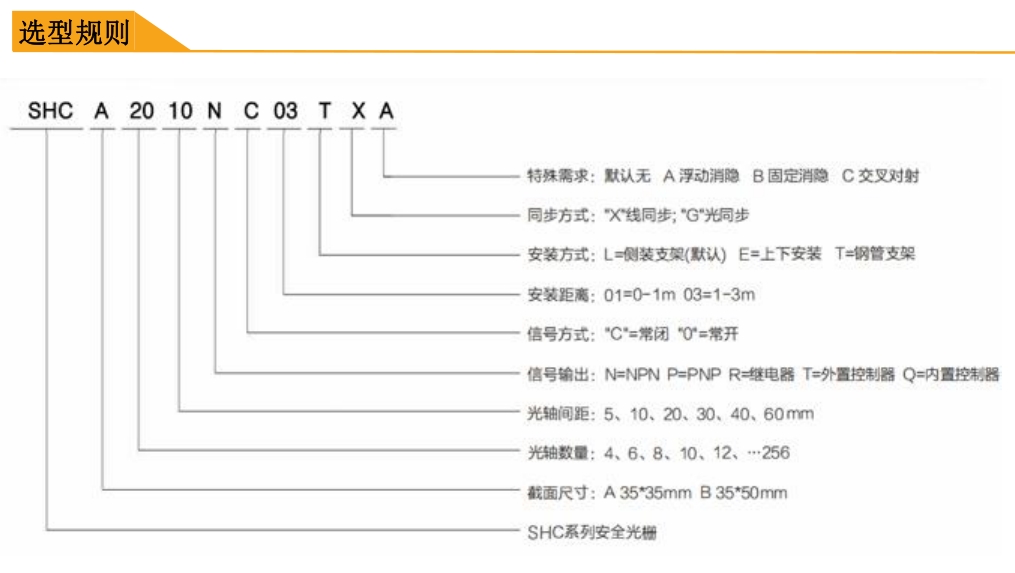

选型表

光轴间距	10mm			20mm			40mm			60mm
光轴数	型号	保护高度(mm)	总高度(mm)	型号	保护高度(mm)	总高度(mm)	型号	保护高度(mm)	总高度(mm)	型号	保护高度(mm)	总高度(mm)
4	SHCA0410	30	141	SHCA0420	60	161	SHCA0440	120	241	SHCA0460	180	321
6	SHCA0610	50	141	SHCA0620	100	201	SHCA0640	200	321	SHCA0660	300	441
8	SHCA0810	70	161	SHCA0820	140	241	SHCA0840	280	401	SHCA0860	420	561
10	SHCA1010	90	181	SHCA1020	180	281	SHCA1040	360	481	SHCA1060	540	681
12	SHCA1210	110	201	SHCA1220	220	321	SHCA1240	440	561	SHCA1260	660	801
14	SHCA1410	130	221	SHCA1420	260	361	SHCA1440	520	641	SHCA1460	780	921
16	SHCA1610	150	241	SHCA1620	300	401	SHCA1640	600	721	SHCA1660	900	1041
18	SHCA1810	170	261	SHCA1820	340	441	SHCA1840	680	801	SHCA1860	1020	1161
20	SHCA2010	190	281	SHCA2020	380	481	SHCA2040	760	881	SHCA2060	1140	1281
22	SHCA2210	210	301	SHCA2220	420	521	SHCA2240	840	961	SHCA2260	1260	1401
24	SHCA2410	230	321	SHCA2420	460	561	SHCA2440	920	1041	SHCA2460	1380	1521
26	SHCA2610	250	341	SHCA2620	500	601	SHCA2640	1000	1121	SHCA2660	1500	1641
28	SHCA2810	270	361	SHCA2820	540	641	SHCA2840	1080	1201	SHCA2860	1620	1761
30	SHCA3010	290	381	SHCA3020	580	681	SHCA3040	1160	1281	SHCA3060	1740	1881
32	SHCA3210	310	401	SHCA3220	620	721	SHCA3240	1240	1361
34	SHCA3410	330	421	SHCA3420	660	761	SHCA3440	1320	1441	5mm
36	SHCA3610	350	441	SHCA3620	700	801	SHCA3640	1400	1521	SHEA0805	35	141
38	SHCA3810	370	461	SHCA3820	740	841	SHCA3840	1480	1601	SHEA1605	75	161
40	SHCA4010	390	481	SHCA4020	780	881	SHCA4040	1560	1681	SHEA2405	115	201
42	SHCA4210	410	501	SHCA4220	820	921	SHCA4240	1640	1761	SHEA3205	155	241
44	SHCA4410	430	521	SHCA4420	860	961	SHCA4440	1720	1841	SHEA4005	195	281
46	SHCA4610	450	541	SHCA4620	900	1001	SHCA4640	1800	1921	SHEA4805	235	321
48	SHCA4810	470	561	SHCA4820	940	1041	SHCA4840	1880	2001	SHEA5605	275	361
50	SHCASOlO	490	581	SHCA5020	980	1081	SHCA5040	1960	2081	SHEA6405	315	401
52	SHCA5210	510	601	SHCA5220	1020	1121				SHEA7205	355	441
54	SHCA5410	530	621	SHCA5420	1060	1161				SHEA8005	395	481
56	SHCA5610	550	641	SHCA5620	1100	1201				SHEA8805	435	521
58	SHCA5810	570	661	SHCA5820	1140	1241				SHEA9605	475	561
60	SHCA6010	590	681	SHCA6020	1180	1281
62	SHCA6210	610	701	SHCA6220	1220	1321
64	SHCA6410	630	721	SHCA6420	1260	1361
66	SHCA6610	650	741	SHCA6620	1300	1401
68	SHCA6810	670	761	SHCA6820	1340	1441
70	SHCA7010	690	781	SHCA7020	1380	1481
72	SHCA7210	710	801	SHCA7220	1420	1521
