SHC-B系列(加固型)

浏览次数：520

详情介绍

产品特点

· 多种规格尺寸、安装方便、接线简单

· 可选多路多种信号输出

· 可配置S型外置控制器提供多重防护

· 完善的自检功能，高分辨率

· LED指示工作及故障状态

· 抗电磁、光干扰

· 抗露、防水、防尘

产品组成

发光器、受光器、传输线。（控制器及控制器线缆选装）

技术参数

产品系列	SHC-B
截面尺寸	35mmx50mm
光轴间距	20mm/30mm/40mm
光轴数量	4、6、8、10... 256
保护高度	光轴间距X(光轴数呈-1)
保护宽度	0.2-3m(最大可30m)
电源电压	24V±10%
功率	3-8W
响应时间	≤10ms
绝缘电阻	≥100MΩ
信号输出	NPN常开/常闭，PNP常开/常闭，继电器常开/常闭
工作温度	-10℃~+55℃
储存温度	-40℃~+70℃
工作湿度	35%RH~85%RH
抗光干扰	10000Lux
光幕形式	对射型
防护等级	IP65
产品认证	CE FCC
电路保护	反接保护/输出短路保护

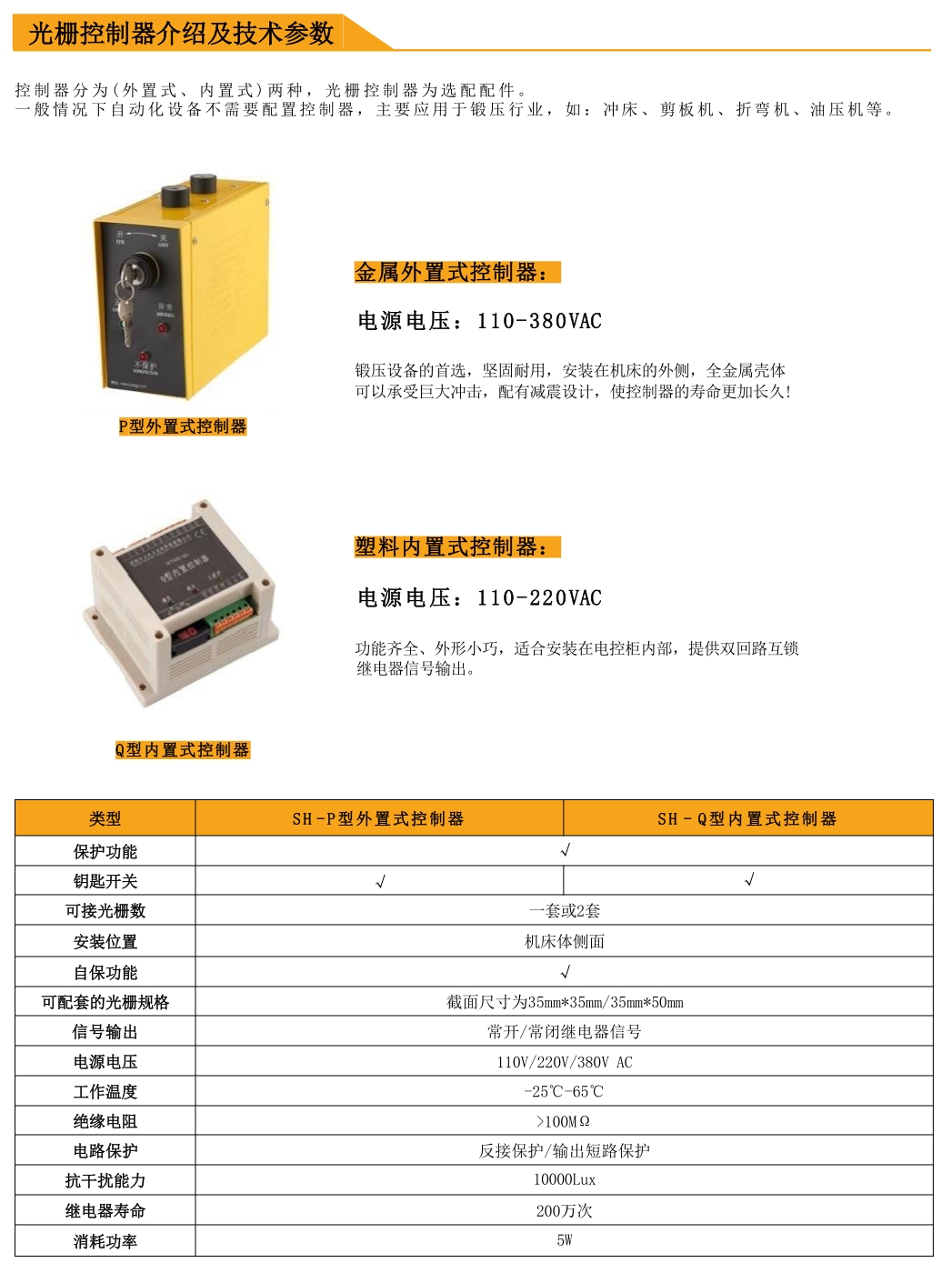

可配控制器	是

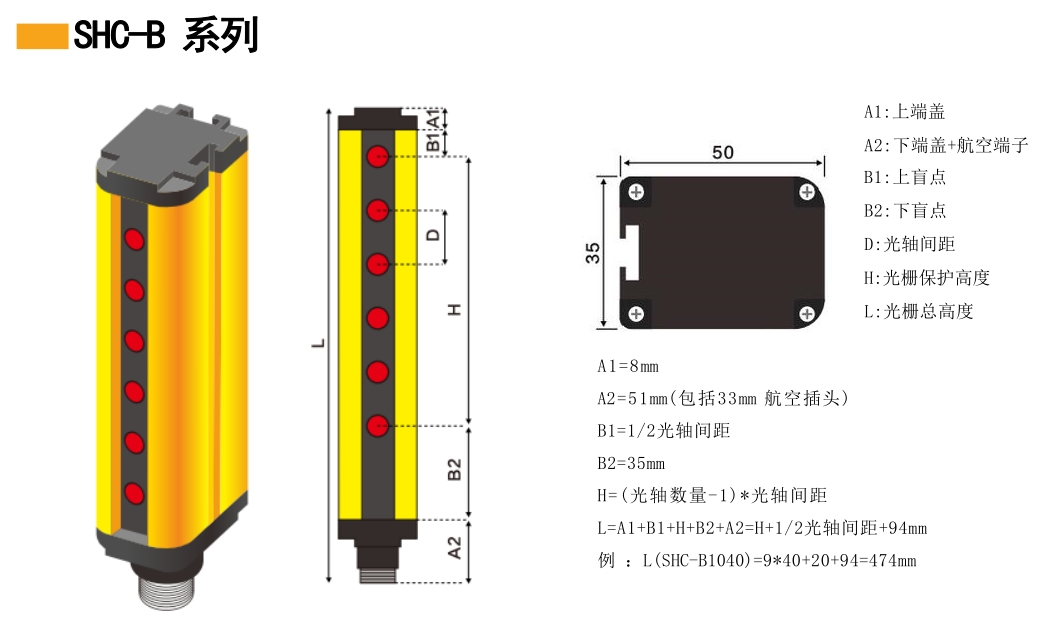

选型表

光轴间距	20mm			30mm			40mm
光轴数	型号	保护高度(mm)	总高度(mm)	型号	保护高度(mm)	总高度(mm)	型号	保护高度(mm)	总高度(mm)
4	SHCB0420	60	164	SHCB0430	90	199	SHCB0440	120	234
6	SHCB0620	100	204	SHCB0630	150	259	SHCB0640	200	314
8	SHCB0820	140	244	SHCB0830	210	319	SHCB0840	280	394
10	SHCB1020	180	284	SHCB1030	270	379	SHCB1040	360	474
12	SHCB1220	220	324	SHCB1230	330	439	SHCB1240	440	554
14	SHCB1420	260	364	SHCB1430	390	499	SHCB1440	520	634
16	SHCB1620	300	404	SHCB1630	450	559	SHCB1640	600	714
18	SHCB1820	340	444	SHCB1830	510	619	SHCB1840	680	794
20	SHCB2020	380	484	SHCB2030	570	679	SHCB2040	760	874
22	SHCB2220	420	524	SHCB2230	630	739	SHCB2240	840	954
24	SHCB2420	460	564	SHCB2430	690	799	SHCB2440	920	1034
26	SHCB2620	500	604	SHCB2630	750	859	SHCB2640	1000	1114
28	SHCB2820	540	644	SHCB2830	810	919	SHCB2840	1080	1194
30	SHCB3020	580	684	SHCB3030	870	979	SHCB3040	1160	1274
32	SHCB3220	620	724	SHCB3230	930	1039	SHCB3240	1240	1354
34	SHCB3420	660	764	SHCB3430	990	1099	SHCB3440	1320	1434
36	SHCB3620	700	804	SHCB3630	1050	1159	SHCB3640	1400	1514
38	SHCB3820	740	844	SHCB3830	1110	1219	SHCB3840	1480	1594
40	SHCB4020	780	884	SHCB4030	1170	1279	SHCB4040	1560	1674
42	SHCB4220	820	924	SHCB4230	1230	1339	SHCB4240	1640	1754
44	SHCB4420	860	964	SHCB4430	1290	1399	SHCB4440	1720	1834
46	SHCB4620	900	1004	SHCB4630	1350	1459	SHCB4640	1800	1914
48	SHCB4820	940	1044	SHCB4830	1410	1519	SHCB4840	1880	1994
50	SHCB5020	980	1084	SHCB5030	1470	1579	SHCB5040	1960	2074
52	SHCB5220	1020	1124	SHCB5230	1530	1639	SHCB5240	2040	2154
54	SHCB5420	1060	1164	SHCB5430	1590	1699	SHCB5440	2120	2234
56	SHCB5620	1100	1204	SHCB5630	1650	1759	SHCB5640	2200	2314
58	SHCB5820	1140	1244	SHCB5830	1710	1819	SHCB5840	2280	2394
60	SHCB6020	1180	1284	SHCB6030	1770	1879	SHCB6040	2360	2474
62	SHCB6220	1220	1324	SHCB6230	1830	1939	SHCB6240	2440	2554
64	SHCB6420	1260	1364	SHCB6430	1890	1999	SHCB6440	2520	2634
66	SHCB6620	1300	1404	SHCB6630	1950	2059	SHCB6640	2600	2714
68	SHCB6820	1340	1444	SHCB6830	2010	2119	SHCB6840	2680	2794
70	SHCB7020	1380	1484	SHCB7030	2070	2179	SHCB7040	2760	2874
72	SHCB7220	1420	1524	SHCB7230	2130	2239	SHCB7240	2840	2954
