SHE-C系列(超薄无盲区侧面出光)

浏览次数：612

详情介绍

产品特点

· 13mmx28mm正面出光，13mmx30mm塑胶外壳

· 16mmx29mm侧面出光，18mmx35mm侧面出光

· 完善的自检功能，高分辨率

· 抗电磁、光干扰

· 无盲区产品

· 参照四级安全光栅标准设计

产品组成

由发光器、受光器、传输线构成。

技术参数

产品系列	SHE-C
截面尺寸	16mmx29mm无盲区侧面出光
光轴间距	10mm/20mm/30mm/40mm
光轴数量	4、6、8、10… 256
保护高度	光轴间距X(光轴数量-1)
保护宽度	0.2m-2.5m
电源电压	24V±10%
功率	3-8W
响应时间	≤10ms
绝缘电阻	≥100MΩ
信号输出	NPN常开/常闭，PNP常开/常闭
工作温度	-10℃~+55℃
储存温度	-40℃~+70℃
工作湿度	35%RH~85%RH
抗光干扰	10000Lux
光幕形式	对射型
防护等级	IP65
产品认证	CE FCC
电路保护	反接保护/输出短路保护
可配控制器	是

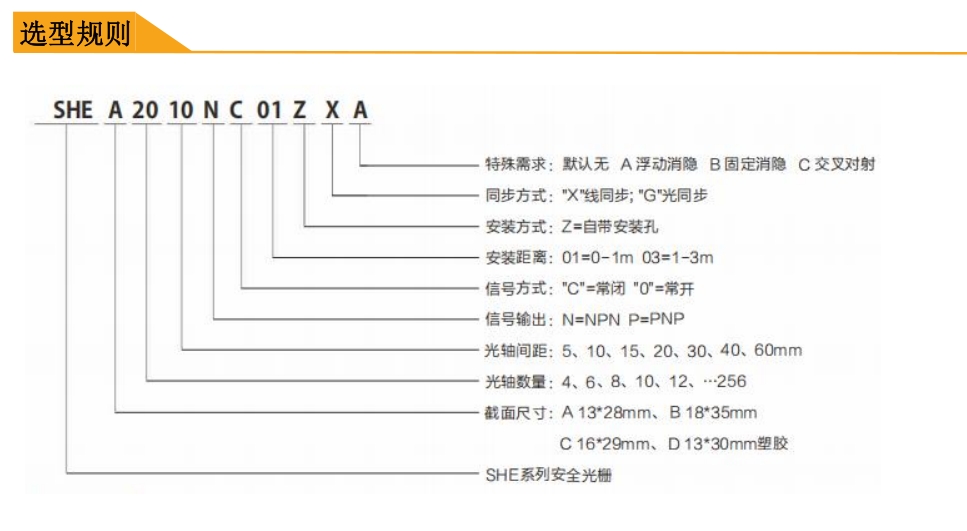

选型表

光轴间距	10mm			20mm			30mm			40mm
光轴数	型号	保护高度(mm)	总高度(mm)	型号	保护高度(mm)	总高度(mm)	型号	保护高度(mm)	总高度(mm)	型号	保护高度(mm)	总高度(mm)
4	SHEC0410	30	101	SHEC0420	60	101	SHEC0430	90	141	SHEC0440	120	181
6	SHEC0610	50	101	SHEC0620	100	141	SHEC0630	150	201	SHEC0640	200	261
8	SHEC0810	70	101	SHEC0820	140	181	SHEC0830	210	261	SHEC0840	280	341
10	SHEC1010	90	121	SHEC1020	180	221	SHEC1030	270	321	SHEC1040	360	421
12	SHEC1210	110	141	SHEC1220	220	261	SHEC1230	330	381	SHEC1240	440	501
14	SHEC1410	130	161	SHEC1420	260	301	SHEC1430	390	441	SHEC1440	520	581
16	SHEC1610	150	181	SHEC1620	300	341	SHEC1630	450	501	SHEC1640	600	661
18	SHEC1810	170	201	SHEC1820	340	381	SHEC1830	510	561	SHEC1840	680	741
20	SHEC2010	190	221	SHEC2020	380	421	SHEC2030	570	621	SHEC2040	760	821
22	SHEC2210	210	241	SHEC2220	420	461	SHEC2230	630	681	SHEC2240	840	901
24	SHEC2410	230	261	SHEC2420	460	501	SHEC2430	690	741	SHEC2440	920	981
26	SHEC2610	250	281	SHEC2620	500	541	SHEC2630	750	901	SHEC2640	1000	1061
28	SHEC2810	270	301	SHEC2820	540	581	SHEC2830	810	861	SHEC2840	1080	1141
30	SHEC3010	290	321	SHEC3020	580	621	SHEC3030	870	921	SHEC3040	1160	1221
32	SHEC3210	310	341	SHEC3220	620	661	SHEC3230	930	981	SHEC3240	1240	1301
34	SHEC3410	330	361	SHEC3420	660	701	SHEC3430	990	1041	SHEC3440	1320	1381
36	SHEC3610	350	381	SHEC3620	700	741	SHEC3630	1050	1101	SHEC3640	1400	1461
38	SHEC3810	370	401	SHEC3820	740	781	SHEC3830	1110	1161	SHEC3840	1480	1541
40	SHEC4010	390	421	SHEC4020	780	821	SHEC4030	1170	1221	SHEC4040	1560	1621
42	SHEC4210	410	441	SHEC4220	820	861	SHEC4230	1230	1281	SHEC4240	1640	1701
44	SHEC4410	430	461	SHEC4420	860	901	SHEC4430	1290	1341	SHEC4440	1720	1781
46	SHEC4610	450	481	SHEC4620	900	941	SHEC4630	1350	1401	SHEC4640	1800	1861
48	SHEC4810	470	501	SHEC4820	940	981	SHEC4830	1410	1461	SHEC4840	1880	1941
50	SHECSOlO	490	521	SHEC5020	980	1021	SHEC5030	1470	1521	SHEC5040	1960	2021
52	SHEC5210	510	541	SHEC5220	1020	1061	SHEC5230	1530	1581	SHEC5240	2040	2101
54	SHEC5410	530	561	SHEC5420	1060	1101	SHEC5430	1590	1641	SHEC5440	2120	2181
56	SHEC5610	550	581	SHEC5620	1100	1141	SHEC5630	1650	1701	SHEC5640	2200	2261
58	SHEC5810	570	601	SHEC5820	1140	1181	SHEC5830	1710	1761	SHEC5840	2280	2341
60	SHEC6010	590	621	SHEC6020	1180	1221	SHEC6030	1770	1821	SHEC6040	2360	2421
62	SHEC6210	610	641	SHEC6220	1220	1261	SHEC6230	1830	1881	SHEC6240	2440	2501
64	SHEC6410	630	661	SHEC6420	1260	1301	SHEC6430	1890	1941	SHEC6440	2520	2581
66	SHEC6610	650	681	SHEC6620	1300	1341	SHEC6630	1950	2001	SHEC6640	2600	2661
68	SHEC6810	670	701	SHEC6820	1340	1381	SHEC6830	2010	2061	SHEC6840	2680	2741
70	SHEC7010	690	721	SHEC7020	1380	1421	SHEC7030	2070	2121	SHEC7040	2760	2821
72	SHEC7210	710	741	SHEC7220	1420	1461	SHEC7230	2130	2181	SHEC7240	2840	2901

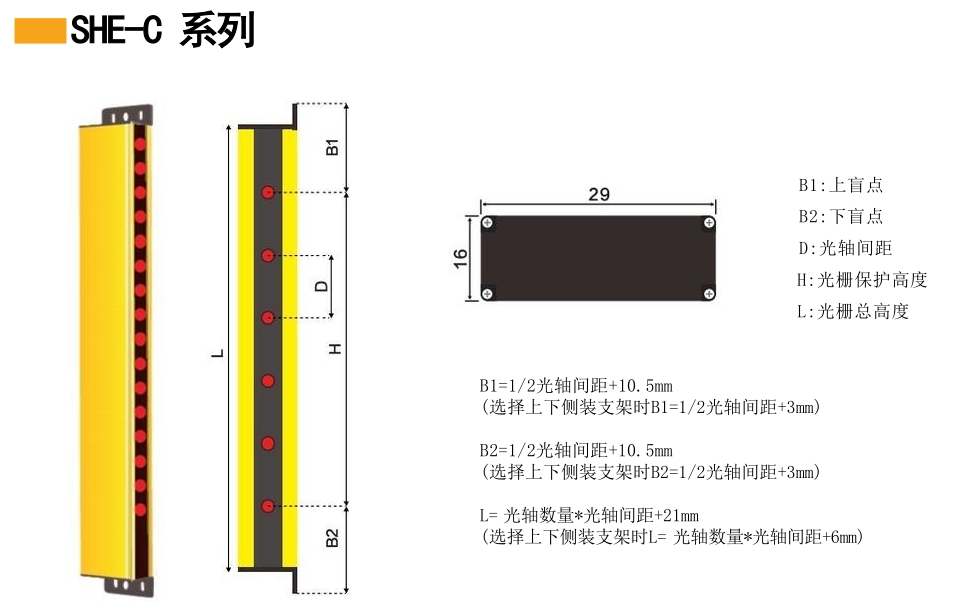

微信截图_20240703143947.png SHE-C 系列.png SHE 支架附件.png
