产品特点
· 13mmx28mm正面出光，13mmx30mm塑胶外壳
· 16mmx29mm侧面出光，18mmx35mm侧面出光
· 完善的自检功能，高分辨率
· 抗电磁、光干扰
· 无盲区产品
· 参照四级安全光栅标准设计
产品组成
由发光器、受光器、传输线构成。
技术参数
| 产品系列 | SHE-D |
| 截面尺寸 | 13mmx30mm塑胶正面出光 |
| 光轴间距 | 20mm |
| 光轴数量 | 6、8、12、16 |
| 保护高度 | 光轴间距X(光轴数量-1) |
| 保护宽度 | 0.2m-2.5m |
| 电源电压 | 24V±10% |
| 功率 | 3-8W |
| 响应时间 | ≤10ms |
| 绝缘电阻 | ≥100MΩ |
| 信号输出 | NPN常开/常闭，PNP常开/常闭 |
| 工作温度 | -10℃~+55℃ |
| 储存温度 | -40℃~+70℃ |
| 工作湿度 | 35%RH~85%RH |
| 抗光干扰 | 10000Lux |
| 光幕形式 | 对射型 |
| 防护等级 | IP65 |
| 产品认证 | CE FCC |
| 电路保护 | 反接保护/输出短路保护 |
| 可配控制器 | 是 |

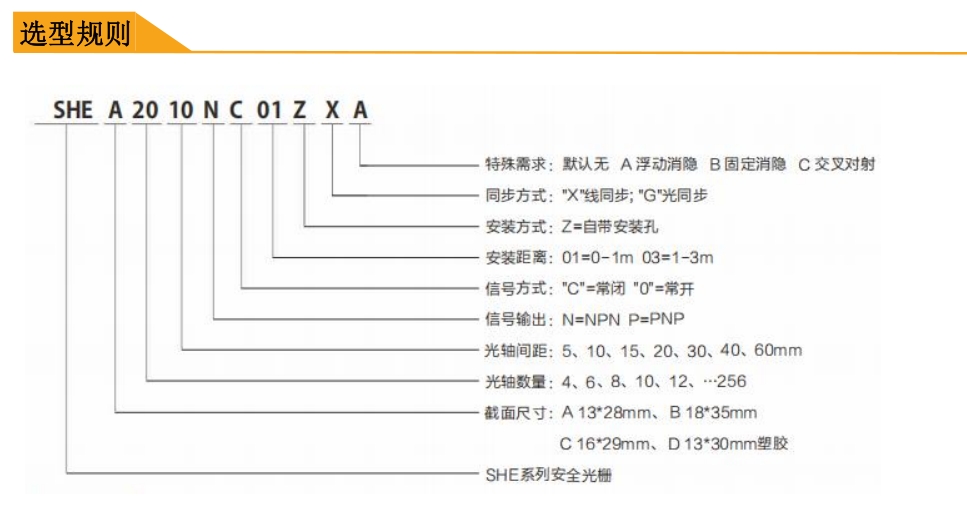

选型表
| 光轴间距20mm | ||||
| 光轴数 | 型号 | 保护高度(mm) | 总高度(mm) | 输出类型 |
| 6 | SHED0620 | 100 | 150 | NPN/PNP |
| 8 | SHED0820 | 140 | 190 | NPN/PNP |
| 12 | SHED1220 | 220 | 270 | NPN/PNP |
| 16 | SHED1620 | 300 | 350 | NPN/PNP |
