超薄型光电传感器

浏览次数：486

QQ咨询

微信咨询

询盘报价

详情介绍

产品特点

· 体积小，狭缝安装

· 对射及漫反射可选

· 指示灯清晰可见

规格参数

种类		对射型						漫反射型
		正面检测	侧面检测	正面检测	侧面检测	正面检测	侧面检测	正面检测
型号	入光时ON	EZG-11A(-PN)	EZG-11EA(-PN)	EZG-13A(-PN)	EZG-13EA(-PN)	EZG-19A(-PN)	EZG-19EA(-PN)	EZG-14A(-PN)
	遮光时ON	EZG-11B(-PN)	EZG-11EB(-PN)	EZG-13B(-PN)	EZG-13EB(-PN)	EZG-19B(-PN)	EZG-19EB(-PN)	EZG-14B(-PN)
检测距离		150mm		500mm		1m		2〜25mm
最小检测物体		ø1mm 不透明体(150mm)		ø2mm 不透明体(500mm)		ø2mm 不透明体(1m)		Ø1mm 铜线(10mm 距离)
电源电压		12～24V DC±10% 脉动 P-P10%以下
消耗电流		投光器：10mA 以下、受光器：10mA 以下						13mA 以下

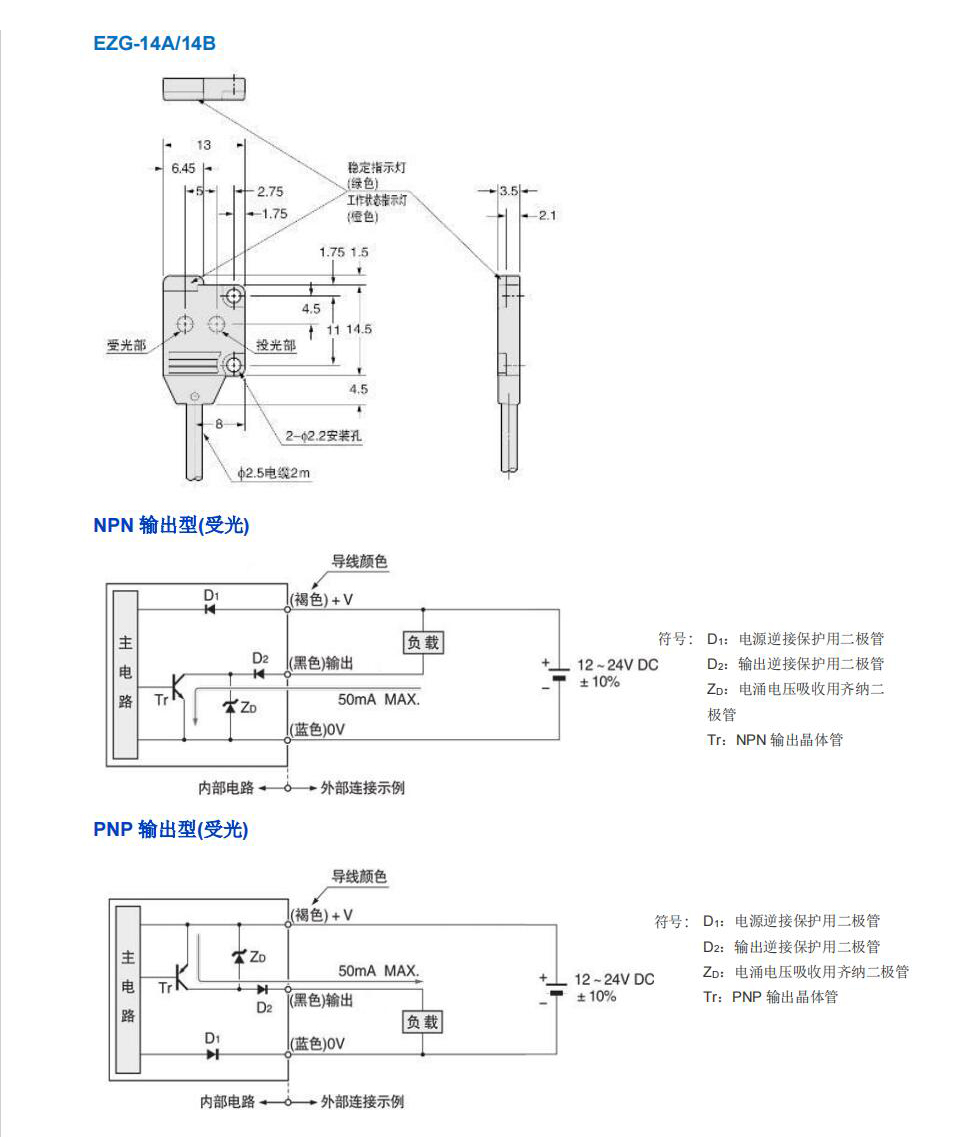

输出		【NPN 输出型】 NPN 开路集电极晶体管 1、最大流入电流：50mA 2、外加电压：30V DC 以下(输出和 0V 之间) 3、剩余电压：2V 以下(流入电流为 50mA 时)，1V 以下(流入电流为 16mA 时) 【PNP 输出型】 1、PNP 开路集电极晶体管 2、最大源电流：50mA 3、外加电压：30V DC 以下(输出和＋V 之间) 4、剩余电压：2V 以下(源电流为 50mA 时)，1V 以下(源电流为 16mA 时)
短路保护		配备
反应时间		0.5ms 以下
工作状态指示灯		橙色 LED(输出 ON 时亮起)
稳定指示灯		绿色 LED(稳定入光或稳定非入光状态下亮起)
环境性能	保护构造	IP67(IEC)
	使用环境温度	-25～+55℃(注意不可结露、结冰)、存储时：-30～+70℃
	使用环境湿度	35～85%RH、存储时：35～85%RH
	使用环境照度	白炽灯：受光面照明度 3,000 lx 以下
	耐电压	AC 1,000V 1 分钟所有地电源连接端子与外壳之间
	绝缘电阻	所有电源连接端子与外壳之间 20MΩ 以上，基于 DC250V 的高阻表
	耐振动	频率 10~500Hz 双振幅 3mm(MAX.20G)，X、Y 和 Z 方向各 2 小时
	耐冲击	加速度 500m/s²(约 50G)，X、Y 和 Z 方向各 3 次
投光元件		红色 LED(投光波峰波长：680nm、调制式)
材质		外壳：聚芳酯，透镜：聚芳酯
电缆		0.1mm² 3芯橡皮电缆，长 2m
电缆延长		0.3mm²以上的电缆全长可延长至 50m(投光器和受光器各 1 根)
重量		本体重量：投光器和受光器各约 20g，包装重量：约 60g

型号

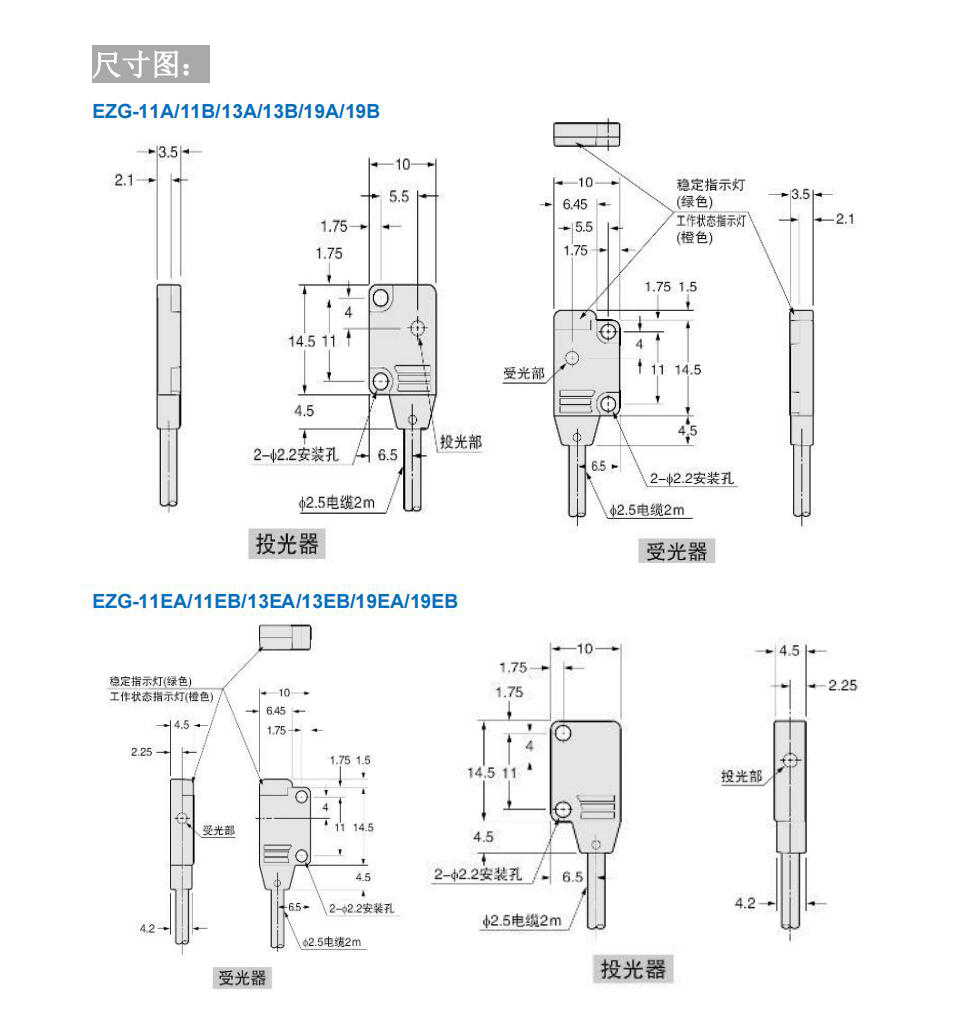

种类			形状（mm）	检测距离	型号	输出动作
NPN输出型	透过型	正面检测		150mm	EZG-11A	入光时 ON
					EZG-11B	遮光时 ON
				500mm	EZG-13A	入光时 ON
					EZG-13B	遮光时 ON
				1m	EZG-19A	入光时 ON
					EZG-19B	遮光时 ON
		侧面检测		150mm	EZG-11EA	入光时 ON
					EZG-11EB	遮光时 ON
				500mm	EZG-13EA	入光时 ON
					EZG-13EB	遮光时 ON
				1m	EZG-19EA	入光时 ON
					EZG-19EB	遮光时 ON
	漫反射型	正面检测		2 ～ 25mm(中心10mm)	EZG-14A	入光时 ON
					EZG-14B	遮光时 ON
PNP输出型	透过型	正面检测		150mm	EZG-11A-PN	入光时 ON
					EZG-11B-PN	遮光时 ON
				500mm	EZG-13A-PN	入光时 ON
					EZG-13B-PN	遮光时 ON
				1m	EZG-19A-PN	入光时 ON
					EZG-19B-PN	遮光时 ON
		侧面检测		150mm	EZG-11EA-PN	入光时 ON
					EZG-11EB-PN	遮光时 ON
				500mm	EZG-13EA-PN	入光时 ON
					EZG-13EB-PN	遮光时 ON
				1m	EZG-19EA-PN	入光时 ON
					EZG-19EB-PN	遮光时 ON
	漫反射型	正面检测		2 ～ 25mm(中心10mm)	EZG-14A-PN	入光时 ON
					EZG-14B-PN	遮光时 ON
