SHE-A系列(超薄无盲区正面出光)

浏览次数：569

详情介绍

产品特点

· 13mmx28mm正面出光，13mmx30mm塑胶外壳

· 16mmx29mm侧面出光，18mmx35mm侧面出光

· 完善的自检功能，高分辨率

· 抗电磁、光干扰

· 无盲区产品

· 参照四级安全光栅标准设计

产品组成

由发光器、受光器、传输线构成。

技术参数

产品系列	SHE-A

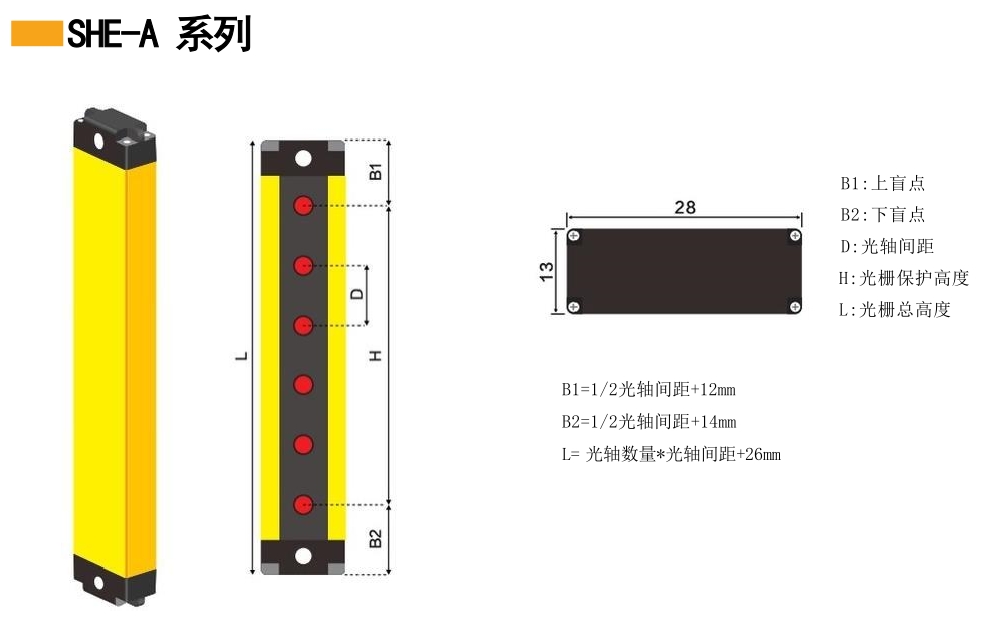

截面尺寸	13mmx28mm 无盲区正面出光
光轴间距	5mm/10mm/15mm/20mm/30mm/40mm/60mm
光轴数量	4、6、8、10… 256
保护高度	光轴间距X(光轴数量-1)
保护宽度	0.2m-2.5m
电源电压	24V±10%
功率	3-8W
响应时间	≤10ms
绝缘电阻	≥100MΩ
信号输出	NPN常开/常闭，PNP常开/常闭
工作温度	-10℃~+55℃
储存温度	-40℃~+70℃
工作湿度	35%RH~85%RH
抗光干扰	10000Lux
光幕形式	对射型
防护等级	IP65
产品认证	CE FCC
电路保护	反接保护/输出短路保护
可配控制器	是

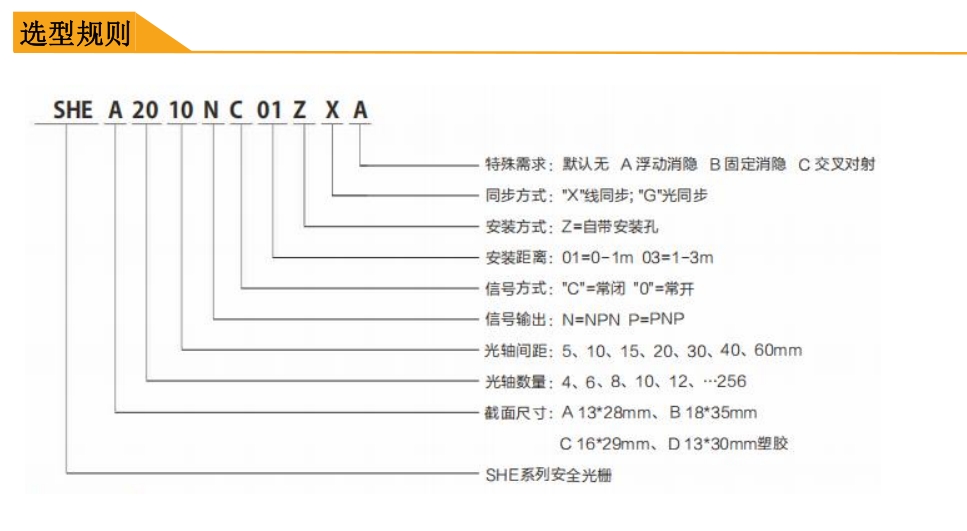

选型表

光轴间距	10mm			20mm			40mm			60mm
光轴数	型号	保护高度(mm)	总高度(mm)	型号	保护高度(mm)	总高度(mm)	型号	保护高度(mm)	总高度(mm)	型号	保护高度(mm)	总高度(mm)
4	SHEA0410	30	106	SHEA0420	60	106	SHEA0440	120	186	SHEA0460	180	266
6	SHEA0610	50	106	SHEA0620	100	146	SHEA0640	200	266	SHEA0660	300	386
8	SHEA0810	70	106	SHEA0820	140	186	SHEA0840	280	346	SHEA0860	420	506
10	SHEA1010	90	126	SHEA1020	180	226	SHEA1040	360	426	SHEA1060	540	626
12	SHEA1210	110	146	SHEA1220	220	266	SHEA1240	440	506	SHEA1260	660	746
14	SHEA1410	130	166	SHEA1420	260	306	SHEA1440	520	586	SHEA1460	780	866
16	SHEA1610	150	186	SHEA1620	300	346	SHEA1640	600	666	SHEA1660	900	986
18	SHEA1810	170	206	SHEA1820	340	386	SHEA1840	680	746	SHEA1860	1020	1106
20	SHEA2010	190	226	SHEA2020	380	426	SHEA2040	760	826	SHEA2060	1140	1226
22	SHEA2210	210	246	SHEA2220	420	466	SHEA2240	840	906	SHEA2260	1260	1346
24	SHEA2410	230	266	SHEA2420	460	506	SHEA2440	920	986	SHEA2460	1380	1466
26	SHEA2610	250	286	SHEA2620	500	546	SHEA2640	1000	1066	SHEA2660	1500	1586
28	SHEA2810	270	306	SHEA2820	540	586	SHEA2840	1080	1146	SHEA2860	1620	1706
30	SHEA3010	290	326	SHEA3020	580	626	SHEA3040	1160	1226	SHEA3060	1740	1826
32	SHEA3210	310	346	XEA3220	620	666	SHEA3240	1240	1306
34	SHEA3410	330	366	XEA3420	660	706	SHEA3440	1320	1386	5mm
36	SHEA3610	350	386	XEA3620	700	746	SHEA3640	1400	1466	SHEA0805	35	111
38	SHEA3810	370	406	XEA3820	740	786	SHEA3840	1480	1546	SHEA1605	75	131
40	SHEA4010	390	426	XEA4020	780	826	SHEA4040	1560	1626	SHEA2405	115	171
42	SHEA4210	410	446	XEA4220	820	866	SHEA4240	1640	1706	SHEA3205	155	211
44	SHEA4410	430	466	XEA4420	860	906	SHEA4440	1720	1786	SHEA4005	195	251
46	SHEA4610	450	486	XEA4620	900	946	SHEA4640	1800	1866	SHEA4805	235	291
48	SHEA4810	470	506	XEA4820	940	986	SHEA4840	1880	1946	SHEA5605	275	331
50	SHEA5010	490	526	XEA5020	980	1026	SHAC5040	1960	2026	SHEA6405	315	371
52	SHEA5210	510	546	XEA5220	1020	1066				SHEA7205	355	411
54	SHEA5410	530	566	XEA5420	1060	1106				SHEA8005	395	451
56	SHEA5610	550	586	XEA5620	1100	1146				SHEA8805	435	491
58	SHEA5810	570	606	XEA5820	1140	1186				SHEA9605	475	531
60	SHEA6010	590	626	XEA6020	1180	1226				光轴5mm间距,光轴数量为8的倍数
62	SHEA6210	610	646	XEA6220	1220	1266
64	SHEA6410	630	666	XEA6420	1260	1306
66	SHEA6610	650	686	XEA6620	1300	1346
68	SHEA6810	670	706	XEA6820	1340	1386
70	SHEA7010	690	726	XEA7020	1380	1426
72	SHEA7210	710	746	XEA7220	1420	1466
